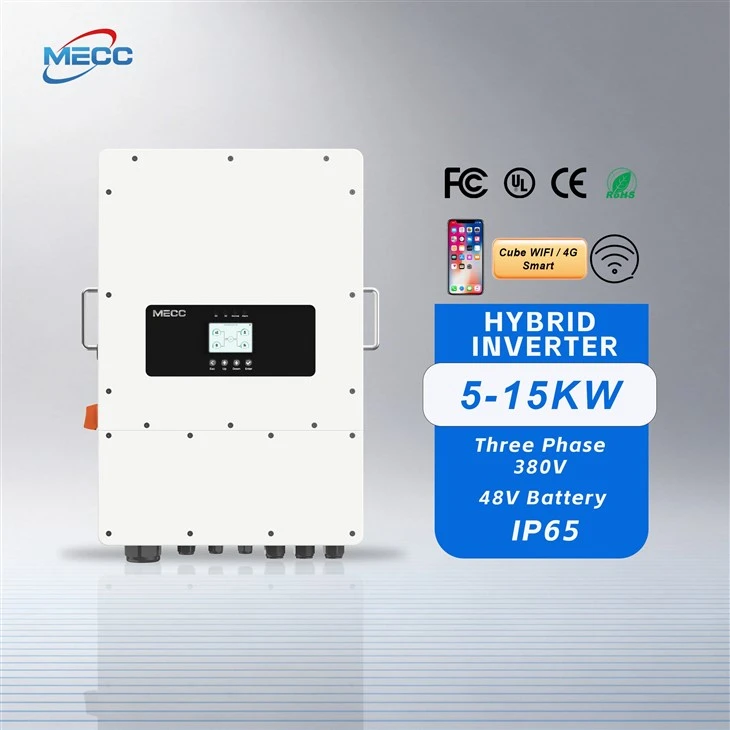

دیتھری فیز ہائبرڈ انورٹر 15 کلو واٹایک اعلی-صلاحیت ہے۔صنعتی اور تجارتی گریڈسولر انورٹر بڑے رہائشی ولاز، تجارتی عمارتوں، چھوٹی فیکٹریوں اور فارم انرجی سٹوریج کے منصوبوں کے لیے ڈیزائن کیا گیا ہے۔ کے ساتھ بنایا گیا ہے۔تین-مرحلہ متوازن پیداوارٹیکنالوجی، یہ 15 کلو واٹ ہائبرڈ انورٹر بغیر کسی رکاوٹ کے مربوط ہے۔گرڈ-بند، بند-گرڈ اور ہائبرڈایک کمپیکٹ یونٹ میں بجلی پیدا کرنے کے طریقے۔ یہ شمسی پینلز اور توانائی ذخیرہ کرنے والی بیٹریوں کے ساتھ بالکل کام کرتا ہے تاکہ خود کار طریقے سے توانائی کی تقسیم کو محسوس کیا جا سکے، شمسی توانائی کا زیادہ سے زیادہ استعمال کیا جا سکے اور یوٹیلیٹی گرڈ بجلی پر انحصار کو کم کیا جا سکے۔ مستحکم فراہمی15 کلو واٹ مسلسل پاور آؤٹ پٹیہ اعلی-بجلی گھریلو آلات، تجارتی بوجھ اور صنعتی آلات کو آسانی سے سپورٹ کر سکتا ہے، جس سے یہ بڑے-فوٹو وولٹک انرجی اسٹوریج اور ایمرجنسی بیک اپ پاور سسٹمز کے لیے ایک مثالی بنیادی آلہ بنتا ہے۔
1. اعلیٰ کارکردگی
200% PV اوورسائزنگ اور 110% AC آؤٹ پٹ: 200% فوٹوولٹک سرنی اوور سائزنگ اور 110% تک AC آؤٹ پٹ کو سپورٹ کرتا ہے، بھاری بوجھ کے حالات میں مضبوط کارکردگی کو قابل بناتا ہے۔
10s کے لیے 200% چوٹی EPS پاور: ہنگامی بجلی کی فراہمی کے لیے 200% چوٹی کی طاقت فراہم کرتا ہے، اس بات کو یقینی بناتا ہے کہ بندش کے دوران اہم بوجھ فعال رہے۔
زیادہ سے زیادہ. 290ایک چارجنگ/ڈسچارج کرنٹ: تیز توانائی ذخیرہ کرنے اور بازیافت کے لیے اعلیٰ-پاور بیٹری ہینڈلنگ فراہم کرتا ہے۔
160V لو اسٹارٹ-اپ وولٹیج: کم شعاع ریزی کے حالات میں بھی قابل اعتماد آپریشن کو یقینی بناتا ہے، روزانہ بجلی پیدا کرنے کے اوقات میں توسیع کرتا ہے۔
صنعت-سرکردہ کارکردگی: زیادہ سے زیادہ 97.60% تک کارکردگی، یورو کی کارکردگی 96.50% تک، اور MPPT کی کارکردگی 99% سے زیادہ یا اس کے برابر، شمسی توانائی کے استعمال کو زیادہ سے زیادہ۔
2. یقین دہانی کرائی قابل اعتماد
بیٹری ٹرمینل کے درجہ حرارت کا پتہ لگانا: زیادہ گرمی کو روکنے اور محفوظ آپریشن کو یقینی بنانے کے لیے اصل وقت میں بیٹری کی صحت پر نظر رکھتا ہے۔
IP65 تحفظ کی درجہ بندی: دھول اور پانی کے خلاف مکمل تحفظ فراہم کرتا ہے، جو انڈور اور آؤٹ ڈور دونوں تنصیبات کے لیے موزوں ہے۔
AC اور DC سائیڈز پر II SPD ٹائپ کریں۔: AC اور DC دونوں سرکٹس کے لیے سرج تحفظ فراہم کرتا ہے، نظام کو وولٹیج کی بڑھتی ہوئی وارداتوں سے بچاتا ہے۔
اختیاری AFCI تحفظ: PV سسٹم میں آرک فالٹس کا پتہ لگانے اور ان کو کم کرکے آگ کے خطرات کو کم کرتا ہے۔
جامع سرٹیفیکیشن: IEC61727, IEC62116, EN50549-1/-10, IEC/EN 62109-1, IEC/EN 62109-2, اور IEC/EN 61000-6-1/-2 کے مطابق، عالمی حفاظت اور EMC معیارات پر پورا اترتا ہے۔
3. سمارٹ مینجمنٹ
اسمارٹ لوڈ مینجمنٹ: ضروری آلات کو ترجیح دینے کے لیے مربوط بوجھوں میں توانائی کی تقسیم کو بہتر بناتا ہے۔
UPS-لیول سوئچ اوور ٹائم: گرڈ-سے-آف-گرڈ اور آف-گرڈ-سے-گرڈ سوئچ اوور ٹائم<6ms, ensuring uninterrupted power supply for sensitive equipment.
BMS میں خود کو-موافقت: مختلف لیتھیم-آئن بیٹری BMS پروٹوکول سے مماثل ہونے کے لیے خودکار طور پر چارجنگ/ڈسچارجنگ کی حکمت عملیوں کو ایڈجسٹ کرتا ہے۔
متعدد مواصلاتی انٹرفیس: ریموٹ مانیٹرنگ، کنفیگریشن، اور سسٹم انٹیگریشن کے لیے CAN، RS485، اور WiFi کو سپورٹ کرتا ہے۔
4. لچکدار موافقت
زیادہ سے زیادہ. 10pcs متوازی آپریشن: توانائی کے بڑے مطالبات کو سپورٹ کرتے ہوئے، آن-گرڈ اور آف-گرڈ ایپلی کیشنز کے لیے توسیع پذیر سسٹم ڈیزائن کو فعال کرتا ہے۔
جنریٹر فنکشن مطابقت: ورسٹائل بیک اپ پاور سلوشنز کے لیے جنریٹرز کے ساتھ بغیر کسی رکاوٹ کے مربوط ہوتا ہے۔
زیادہ سے زیادہ. 30ایک ان پٹ فی اسٹرنگ: اعلیٰ-پاور سولر پینلز، تنصیب کے اخراجات اور پیچیدگی کو کم کرنے کے لیے موزوں ہے۔
وسیع گرڈ مطابقت: 50Hz/60Hz کی گرڈ فریکوئنسی کے ساتھ 220/380V، 230/400V، اور 400V کے ریٹیڈ AC وولٹیجز کو سپورٹ کرتا ہے، جو اسے عالمی منڈیوں کے لیے موزوں بناتا ہے۔
ورسٹائل ایپلیکیشن کے منظرنامے۔: رہائشی گھروں، فارموں، ٹیلی کام اسٹیشنوں، دیہی علاقوں، جزیروں اور چراگاہوں کے لیے مثالی، توانائی کی متنوع ضروریات کے مطابق۔
| ماڈل | HI-3P5K-LV | HI-3P6K-LV | HI-3P8K-LV | HI-3PI0K-LV | HI-3PI2K-LV | HI-3PI5K-LV |
|---|---|---|---|---|---|---|
| پی وی ان پٹ | ||||||
| زیادہ سے زیادہ پی وی اری پاور | 10000W | 12000W | 16000W | 20000W | 24000W | 30000W |
| زیادہ سے زیادہ پی وی ان پٹ پاور | 8000W | 9600W | 12800W | 16000W | 19200W | 24000W |
| زیادہ سے زیادہ ان پٹ وولٹیج | 800V | 800V | 800V | 800V | 800V | 800V |
| شرح شدہ وولٹیج | 550V | 550V | 550V | 550V | 550V | 550V |
| اسٹارٹ-وولٹیج | 160V | 160V | 160V | 160V | 160V | 160V |
| MPPT وولٹیج کی حد | 200V – 700V | 200V – 700V | 200V – 700V | 200V – 700V | 200V – 700V | 200V – 700V |
| زیادہ سے زیادہ ان پٹ کرنٹ | 17 + 17A | 17 + 17A | 17 + 17A | 30 + 30A | 30 + 30A | 30 + 30A |
| زیادہ سے زیادہ شارٹ سرکٹ کرنٹ | 20 + 20A | 20 + 20A | 20 + 20A | 36 + 36A | 36 + 36A | 36 + 36A |
| MPPT کی تعداد/ MPPT کی سٹرنگ کی تعداد | 2/1+1 | 2/1+1 | 2/1+1 | 2/2+2 | 2/2+2 | 2/2+2 |
| AC ان پٹ / آؤٹ پٹ | ||||||
| ریٹیڈ AC ان پٹ/آؤٹ پٹ ایکٹو پاور | 5000W | 6000W | 8000W | 10000W | 12000W | 15000W |
| زیادہ سے زیادہ AC ان پٹ/آؤٹ پٹ ظاہری طاقت | 5500VA | 6600VA | 8800VA | 11000VA | 13200VA | 16500VA |
| شرح شدہ AC ان پٹ کرنٹ | 7.6A | 9.1A | 12.1A | 15.2A | 18.2A | 22.8A |
| شرح شدہ AC آؤٹ پٹ کرنٹ | 7.2A | 8.7A | 11.6A | 14.5A | 17.4A | 21.8A |
| زیادہ سے زیادہ AC ان پٹ کرنٹ | 8.4A | 10A | 13.4A | 16.7A | 20A | 25A |
| زیادہ سے زیادہ AC آؤٹ پٹ کرنٹ | 8A | 9.6A | 12.8A | 15.9A | 19.2A | 24A |
| زیادہ سے زیادہ مسلسل AC پاس تھرو | 30 A (لوڈ کرنے کے لیے گرڈ) | 30 A (لوڈ کرنے کے لیے گرڈ) | 30 A (لوڈ کرنے کے لیے گرڈ) | 50 A (لوڈ کرنے کے لیے گرڈ) | 50 A (لوڈ کرنے کے لیے گرڈ) | 50 A (لوڈ کرنے کے لیے گرڈ) |
| چوٹی پاور (آف-گرڈ) 10 سیکنڈ | 10000W | 12000W | 16000W | 20000W | 24000W | 24000W |
| پاور فیکٹر رینج | 0.8 جس سے 0.8 پیچھے رہ جاتا ہے۔ | 0.8 جس سے 0.8 پیچھے رہ جاتا ہے۔ | 0.8 جس سے 0.8 پیچھے رہ جاتا ہے۔ | 0.8 جس سے 0.8 پیچھے رہ جاتا ہے۔ | 0.8 جس سے 0.8 پیچھے رہ جاتا ہے۔ | 0.8 جس سے 0.8 پیچھے رہ جاتا ہے۔ |
| شرح شدہ AC وولٹیج کی حد | 220 / 380 V، 230 / 400 V، 0.85 Un - 1.1 Un | 220 / 380 V، 230 / 400 V، 0.85 Un - 1.1 Un | 220 / 380 V، 230 / 400 V، 0.85 Un - 1.1 Un | 220 / 380 V، 230 / 400 V، 0.85 Un - 1.1 Un | 220 / 380 V، 230 / 400 V، 0.85 Un - 1.1 Un | 220 / 380 V، 230 / 400 V، 0.85 Un - 1.1 Un |
| شرح شدہ گرڈ فریکوئنسی | 50 Hz / 45 Hz، 60 Hz / 55 Hz ~ 65 Hz | 50 Hz / 45 Hz، 60 Hz / 55 Hz ~ 65 Hz | 50 Hz / 45 Hz، 60 Hz / 55 Hz ~ 65 Hz | 50 Hz / 45 Hz، 60 Hz / 55 Hz ~ 65 Hz | 50 Hz / 45 Hz، 60 Hz / 55 Hz ~ 65 Hz | 50 Hz / 45 Hz، 60 Hz / 55 Hz ~ 65 Hz |
| گرڈ کنکشن فارم | 3L + N + PE | 3L + N + PE | 3L + N + PE | 3L + N + PE | 3L + N + PE | 3L + N + PE |
| سوئچ ٹائم | < 6 ms | < 6 ms | < 6 ms | < 6 ms | < 6 ms | < 6 ms |
| ٹی ایچ ڈی آئی | < 3% (of nominal power) | < 3% (of nominal power) | < 3% (of nominal power) | < 3% (of nominal power) | < 3% (of nominal power) | < 3% (of nominal power) |
| ڈی سی انجیکشن کرنٹ | < 0.5% In | < 0.5% In | < 0.5% In | < 0.5% In | < 0.5% In | < 0.5% In |
| بیٹری | ||||||
| بیٹری کی قسم | سیسہ-تیزاب یا لیتھیم-آئن | سیسہ-تیزاب یا لیتھیم-آئن | سیسہ-تیزاب یا لیتھیم-آئن | سیسہ-تیزاب یا لیتھیم-آئن | سیسہ-تیزاب یا لیتھیم-آئن | سیسہ-تیزاب یا لیتھیم-آئن |
| وولٹیج کی حد | 40 – 60 V | 40 – 60 V | 40 – 60 V | 40 – 60 V | 40 – 60 V | 40 – 60 V |
| زیادہ سے زیادہ چارج/ڈسچارج کرنٹ | 120A | 150A | 200A | 220A | 250A | 290A |
| لیڈ-تیزاب بیٹری کے لیے چارج کرنے کی حکمت عملی | 3 مراحل کا وکر | 3 مراحل کا وکر | 3 مراحل کا وکر | 3 مراحل کا وکر | 3 مراحل کا وکر | 3 مراحل کا وکر |
| لی- بیٹری کے لیے چارج کرنے کی حکمت عملی | BMS میں خود کو-موافقت | BMS میں خود کو-موافقت | BMS میں خود کو-موافقت | BMS میں خود کو-موافقت | BMS میں خود کو-موافقت | BMS میں خود کو-موافقت |
| مواصلات | CAN، RS485 | CAN، RS485 | CAN، RS485 | CAN، RS485 | CAN، RS485 | CAN، RS485 |
| افادیت | ||||||
| زیادہ سے زیادہ کارکردگی | 97.60% | 97.60% | 97.60% | 97.60% | 97.60% | 97.60% |
| یورو کی کارکردگی | 96.50% | 96.50% | 96.50% | 96.50% | 96.50% | 96.50% |
| MPPT کارکردگی | > 99% | > 99% | > 99% | > 99% | > 99% | > 99% |
| انٹرفیس | ||||||
| آپریٹنگ درجہ حرارت کی حد | RS485 / CAN | RS485 / CAN | RS485 / CAN | RS485 / CAN | RS485 / CAN | RS485 / CAN |
| اسٹوریج کا درجہ حرارت | وائی فائی | وائی فائی | وائی فائی | وائی فائی | وائی فائی | وائی فائی |
| عمومی ڈیٹا | ||||||
| آپریٹنگ درجہ حرارت | -25 سے + 60 ڈگری، > 45 ڈگری ڈیریٹنگ | -25 سے + 60 ڈگری، > 45 ڈگری ڈیریٹنگ | -25 سے + 60 ڈگری، > 45 ڈگری ڈیریٹنگ | -25 سے + 60 ڈگری، > 45 ڈگری ڈیریٹنگ | -25 سے + 60 ڈگری، > 45 ڈگری ڈیریٹنگ | -25 سے + 60 ڈگری، > 45 ڈگری ڈیریٹنگ |
| قابل اجازت محیطی نمی | 5% سے 95% | 5% سے 95% | 5% سے 95% | 5% سے 95% | 5% سے 95% | 5% سے 95% |
| قابل اجازت اونچائی | < 3000 m | < 3000 m | < 3000 m | < 3000 m | < 3000 m | < 3000 m |
| شور | 55dB سے کم یا اس کے برابر | 55dB سے کم یا اس کے برابر | 55dB سے کم یا اس کے برابر | 55dB سے کم یا اس کے برابر | 55dB سے کم یا اس کے برابر | 55dB سے کم یا اس کے برابر |
| انگریس پروٹیکشن (آئی پی) کی درجہ بندی | آئی پی 65 | آئی پی 65 | آئی پی 65 | آئی پی 65 | آئی پی 65 | آئی پی 65 |
| انورٹر ٹوپولوجی | غیر- الگ تھلگ | غیر- الگ تھلگ | غیر- الگ تھلگ | غیر- الگ تھلگ | غیر- الگ تھلگ | غیر- الگ تھلگ |
| اوور وولٹیج کیٹیگری | OVC II (DC)، OVC III (AC) | OVC II (DC)، OVC III (AC) | OVC II (DC)، OVC III (AC) | OVC II (DC)، OVC III (AC) | OVC II (DC)، OVC III (AC) | OVC II (DC)، OVC III (AC) |
| سرج | TYPE II (DC)، TYPE II (AC) | TYPE II (DC)، TYPE II (AC) | TYPE II (DC)، TYPE II (AC) | TYPE II (DC)، TYPE II (AC) | TYPE II (DC)، TYPE II (AC) | TYPE II (DC)، TYPE II (AC) |
| کابینہ کا سائز (WxHxD) | 422 ملی میٹر × 658 ملی میٹر × 254 ملی میٹر | 422 ملی میٹر × 658 ملی میٹر × 254 ملی میٹر | 422 ملی میٹر × 658 ملی میٹر × 254 ملی میٹر | 422 ملی میٹر × 658 ملی میٹر × 254 ملی میٹر | 422 ملی میٹر × 658 ملی میٹر × 254 ملی میٹر | 422 ملی میٹر × 658 ملی میٹر × 254 ملی میٹر |
| وزن | 45 کلوگرام سے کم یا اس کے برابر | 45 کلوگرام سے کم یا اس کے برابر | 45 کلوگرام سے کم یا اس کے برابر | 45 کلوگرام سے کم یا اس کے برابر | 45 کلوگرام سے کم یا اس کے برابر | 45 کلوگرام سے کم یا اس کے برابر |
| کولنگ کی قسم | ذہین ایئر کولنگ | ذہین ایئر کولنگ | ذہین ایئر کولنگ | ذہین ایئر کولنگ | ذہین ایئر کولنگ | ذہین ایئر کولنگ |
| وارنٹی | 5 سال | 5 سال | 5 سال | 5 سال | 5 سال | 5 سال |
