ایس او سی

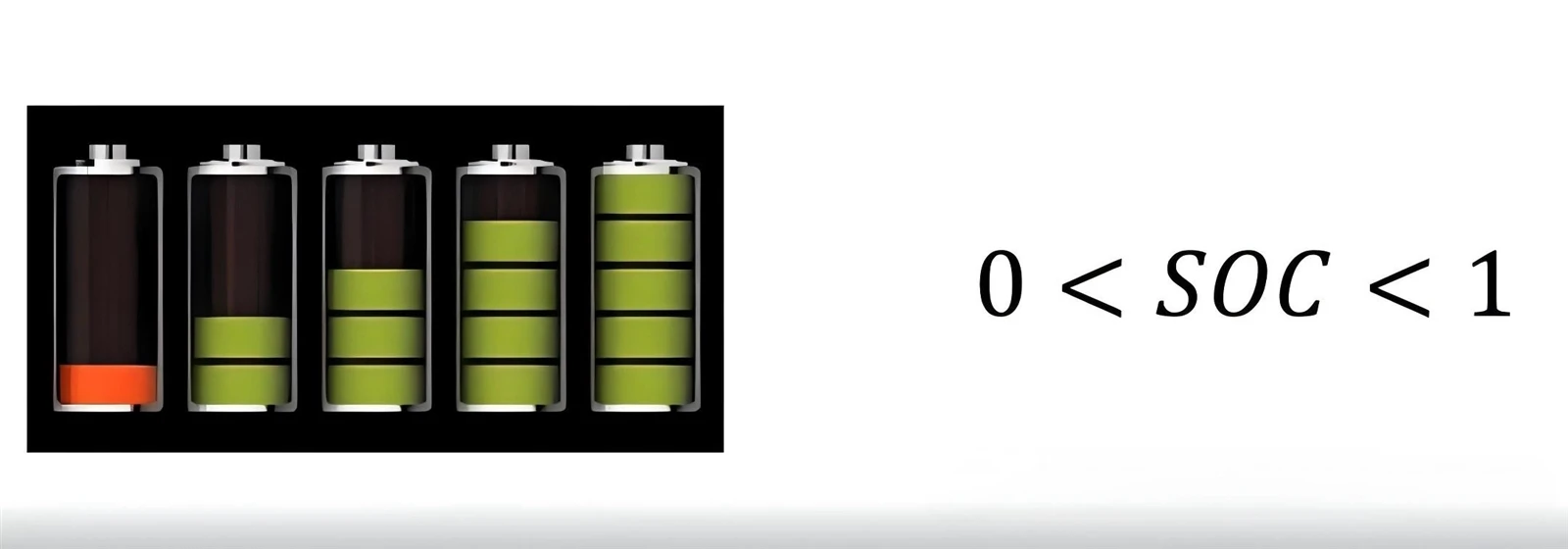

SOC، جسے اسٹیٹ آف چارج بھی کہا جاتا ہے، سے مراد بیٹری کی چارج کی حالت یا باقی چارج ہے۔. یہ استعمال کی مدت کے بعد بیٹری کی باقی ماندہ خارج ہونے والی صلاحیت کے تناسب کی نمائندگی کرتا ہے یا طویل مدتی اسٹوریج کو اس کی مکمل چارج شدہ حالت میں، اکثر فیصد کے طور پر ظاہر کیا جاتا ہے۔اس کی قدر کی حد 0~1 ہے۔ جب SOC=0، یہ بتاتا ہے کہ بیٹری پوری طرح سے ڈسچارج ہے، اور جب SOC=1، یہ بتاتا ہے کہ بیٹری پوری طرح سے چارج ہو چکی ہے۔
SOC ایک اہم پیرامیٹر ہے جو بیٹری کے استعمال کی حیثیت کو ظاہر کرتا ہے اور یہ بیٹری مینجمنٹ سسٹم (BMS) میں سب سے اہم پیرامیٹرز میں سے ایک ہے، کیونکہ بیٹری کے SOC کو براہ راست ماپا نہیں جا سکتا اور صرف بیٹری جیسے پیرامیٹرز کے ذریعے ہی اس کا اندازہ لگایا جا سکتا ہے۔ ٹرمینل وولٹیج، چارج اور ڈسچارج کرنٹ، اور اندرونی مزاحمت۔ یہ پیرامیٹرز مختلف غیر یقینی عوامل سے بھی متاثر ہوتے ہیں جیسے کہ بیٹری کی عمر، ماحولیاتی درجہ حرارت میں تبدیلی، اور گاڑی چلانے کی حالت، اس لیے SOC کا درست تخمینہ برقی گاڑیوں کی ترقی میں حل کرنے کے لیے ایک فوری مسئلہ بن گیا ہے۔
الیکٹرک گاڑیوں کے شعبے میں، SOC کا درست تخمینہ بیٹری کے استعمال کو بہتر بنانے، اوور چارجنگ اور اوور ڈسچارجنگ کو روکنے، بیٹری کی زندگی کو بڑھانے، اور الیکٹرک گاڑیوں کی حفاظت اور وشوسنییتا کو یقینی بنانے کے لیے بہت اہمیت کا حامل ہے۔ لہذا، الیکٹرک گاڑیوں کے بیٹری مینجمنٹ سسٹم (BMS) میں عام طور پر SOC تخمینہ فنکشن شامل ہوتا ہے تاکہ بیٹری کی حالت کی اصل وقت کی نگرانی اور انتظام حاصل کیا جا سکے۔
اس کے علاوہ، SOC کا تصور دیگر قسم کے بیٹری سسٹمز، جیسے انرجی سٹوریج سسٹمز، پورٹیبل الیکٹرانک ڈیوائسز وغیرہ میں بڑے پیمانے پر استعمال ہوتا ہے، جو بیٹری کی باقی صلاحیت کو بیان کرنے کے لیے استعمال ہونے والے اہم پیرامیٹرز ہیں۔
ایس او ایچ
SOH، جسے اسٹیٹ آف ہیلتھ بھی کہا جاتا ہے، بیٹری کی صحت کی حالت سے مراد ہے۔اور بیٹری کی عمر بڑھنے یا خراب ہونے کی ڈگری کو بیان کرنے کے لیے استعمال کیا جاتا ہے۔ یہ بیٹری کی کارکردگی کا جائزہ لینے کے لیے بیٹری مینجمنٹ سسٹمز (BMS) میں استعمال ہونے والا ایک اہم پیرامیٹر ہے۔
SOH کی تعریف کو بیٹری کی موجودہ زیادہ سے زیادہ صلاحیت کے اس کی اصل صلاحیت کے فیصد کے طور پر ظاہر کیا جا سکتا ہے۔ بیٹریوں کے استعمال اور وقت گزرنے کے ساتھ، بیٹری کے اندر جسمانی اور کیمیائی تبدیلیوں کا ایک سلسلہ رونما ہوگا، جیسے فعال مادوں میں کمی، اندرونی مزاحمت میں اضافہ، وغیرہ۔ بیٹری لہذا،بیٹری کی موجودہ زیادہ سے زیادہ صلاحیت کی پیمائش کرکے اور اس کا اصل صلاحیت سے موازنہ کرکے، اس کی صحت کی حالت کا جائزہ لینے کے لیے بیٹری کی SOH قدر حاصل کی جاسکتی ہے۔
الیکٹرک گاڑیوں، انرجی سٹوریج سسٹمز، اور دیگر بیٹری سسٹمز کے لیے SOH کا درست اندازہ بہت ضروری ہے جن کے لیے طویل مدتی آپریشن اور بھروسے کی ضرورت ہوتی ہے۔ اس سے صارفین کو بیٹریوں کی باقی ماندہ زندگی کو سمجھنے میں مدد مل سکتی ہے، یہ اندازہ لگایا جا سکتا ہے کہ بیٹریوں کو کب تبدیل کرنے کی ضرورت ہے، اور بیٹری کے استعمال اور دیکھ بھال کی حکمت عملیوں کو بہتر بنا سکتی ہے۔ اس کے علاوہ، SOH کی تشخیص بیٹری کے مینوفیکچررز کو بیٹری کے ڈیزائن اور مینوفیکچرنگ کے عمل کو بہتر بنانے، بیٹری کی پائیداری اور وشوسنییتا کو بڑھانے کے لیے اہم فیڈ بیک فراہم کر سکتی ہے۔
واضح رہے کہ SOH کی تشخیص کا طریقہ بیٹری کی مختلف اقسام اور درخواست کے منظرناموں کے لحاظ سے مختلف ہو سکتا ہے۔ عام تشخیص کے طریقوں میں صلاحیت کی جانچ، اندرونی مزاحمت کی جانچ، وولٹیج وکر کا تجزیہ، انکریمنٹل صلاحیت کا تجزیہ (ICA)، اور تفریق وولٹیج تجزیہ (DVA) شامل ہیں۔ ان طریقوں میں سے ہر ایک کے اپنے فوائد اور نقصانات ہیں، اور مخصوص صورتحال کی بنیاد پر مناسب تشخیصی طریقہ کا انتخاب کرنا ضروری ہے۔
ڈی او ڈی
ڈی او ڈی، جسے ڈیپتھ آف ڈسچارج بھی کہا جاتا ہے، صلاحیت کے فیصد سے مراد ہے۔اس کی درجہ بندی کی گنجائش کے مقابلے میں استعمال کے دوران بیٹری کے ذریعہ جاری کیا جاتا ہے۔ یہ پیرامیٹر استعمال کے دوران بیٹری کے استعمال کی ڈگری کو بیان کرنے کے لیے استعمال کیا جاتا ہے۔
خارج ہونے والے مادہ کی گہرائی بیٹریوں کی کارکردگی اور عمر پر نمایاں اثر ڈالتی ہے۔ عام طور پر، بیٹری کی خارج ہونے والی گہرائی جتنی زیادہ ہوگی، اس کی سائیکل کی زندگی اتنی ہی کم ہوگی۔ چونکہ ہر گہرا خارج ہونے والا مادہ بیٹری کے اندرونی ڈھانچے اور کیمیائی مادوں کو کچھ خاص نقصان پہنچاتا ہے، اس لیے یہ نقصان بتدریج جمع ہوتا جائے گا، بالآخر بیٹری کی کارکردگی میں کمی اور عمر کم ہو جاتی ہے۔
لہذا، بیٹریاں استعمال کرتے وقت، بیٹری کی عمر کو بڑھانے کے لیے گہرے خارج ہونے سے حتی الامکان گریز کرنا چاہیے۔ اس کے ساتھ ساتھ بیٹری کی چارجنگ کی حالت پر بھی توجہ دینا اور اوور چارجنگ اور اوور ڈسچارجنگ سے گریز کرنا بھی ضروری ہے جس کے بیٹری پر منفی اثرات پڑ سکتے ہیں۔
DOD شعبوں میں ایک اہم مانیٹرنگ پیرامیٹر ہے جیسے الیکٹرک گاڑیاں اور توانائی ذخیرہ کرنے کے نظام۔ ریئل ٹائم میں بیٹری کے DOD کی نگرانی کر کے، بیٹری کے استعمال کی صورتحال کو سمجھا جا سکتا ہے، بیٹری کی بقیہ زندگی کا اندازہ لگایا جا سکتا ہے، اور بیٹری کے استعمال اور دیکھ بھال کی حکمت عملیوں کو بہتر بنانے کے لیے متعلقہ اقدامات کیے جا سکتے ہیں۔ اس کے علاوہ، بیٹری مینجمنٹ سسٹم (BMS) میں، بیٹری کی حفاظت اور اس کی عمر کو بڑھانے کے لیے بیٹری کے DOD کی بنیاد پر چارجنگ اور ڈسچارج کی حکمت عملیوں کو ایڈجسٹ کیا جاتا ہے۔
ایس او ای
SOE، جسے اسٹیٹ آف انرجی بھی کہا جاتا ہے،ایک پیرامیٹر ہے جو بیٹری سسٹم یا انرجی اسٹوریج سسٹم کی موجودہ بقایا توانائی کو بیان کرتا ہے۔ SOC کے برعکس (اسٹیٹ آف چارج)،SOC بنیادی طور پر بیٹری کی بقایا صلاحیت کے اس کی کل صلاحیت کے تناسب پر توجہ مرکوز کرتا ہے، جب کہ SOE اصل دستیاب توانائی پر بیٹری کی کارکردگی، درجہ حرارت، اور عمر بڑھنے جیسے عوامل کے اثرات کو مدنظر رکھتے ہوئے، نظام کی اصل دستیاب توانائی پر زیادہ توجہ مرکوز کرتا ہے۔
الیکٹرک گاڑیاں اور انرجی اسٹوریج سٹیشن جیسے ایپلیکیشن کے منظرناموں میں، SOE ایک اہم پیرامیٹر ہے جو صارفین یا سسٹمز کو موجودہ بیٹری سسٹم یا انرجی سٹوریج سسٹم کی توانائی کی صورتحال کو زیادہ درست طریقے سے سمجھنے اور چارجنگ، ڈسچارج، یا استعمال کے زیادہ معقول فیصلے کرنے میں مدد کر سکتا ہے۔ . مثال کے طور پر، الیکٹرک گاڑیوں میں، SOE کی نگرانی کر کے، گاڑی کی رینج کا اندازہ لگایا جا سکتا ہے تاکہ ڈرائیونگ کے دوران بیٹری کی ناکافی ہونے کی وجہ سے گاڑی کے ٹوٹنے سے بچا جا سکے۔ توانائی ذخیرہ کرنے والے پاور پلانٹس میں، SOE کی نگرانی کے ذریعے، توانائی کے ذخیرہ کرنے کے نظام کے چارجنگ اور ڈسچارجنگ پلان کو معقول طریقے سے ترتیب دیا جا سکتا ہے، جس سے توانائی ذخیرہ کرنے کے نظام کے استعمال اور معیشت کو بہتر بنایا جا سکتا ہے۔
واضح رہے کہ SOE کا تخمینہ لگانا SOC سے زیادہ پیچیدہ ہے کیونکہ اس کے لیے بیٹری کی کارکردگی، درجہ حرارت، عمر بڑھنے وغیرہ جیسے مزید عوامل پر غور کرنے کی ضرورت ہوتی ہے۔ اس لیے عملی ایپلی کیشنز میں، SOE کا اندازہ لگانے کے لیے زیادہ پیچیدہ الگورتھم اور ماڈلز کی ضرورت ہوتی ہے۔ دریں اثنا، مختلف بیٹری سسٹمز یا انرجی اسٹوریج سسٹمز کی مختلف خصوصیات اور استعمال کے ماحول کی وجہ سے، ان کے SOE اندازے کے طریقے اور درستگی بھی مختلف ہو سکتی ہے۔
خلاصہ میں، SOE ایک اہم پیرامیٹر ہے جو بیٹری سسٹم یا انرجی سٹوریج سسٹم کی موجودہ بقایا توانائی کو بیان کرتا ہے، اور سسٹم کے استعمال اور معیشت کو بہتر بنانے کے لیے بہت اہمیت رکھتا ہے۔ الیکٹرک گاڑیوں اور انرجی سٹوریج ٹیکنالوجی کی مسلسل ترقی کے ساتھ، SOE کے تخمینے کے طریقے اور اطلاقات کو بھی مسلسل بہتر اور وسیع کیا جائے گا۔
او سی وی
OCV (اوپن سرکٹ وولٹیج)کھلی سرکٹ حالت میں بیٹری کے ٹرمینل وولٹیج سے مراد ہے (یعنی جب بیٹری ڈسچارج یا چارج نہیں ہو رہی ہو)۔ بیٹری ٹیکنالوجی میں، OCV ایک اہم پیرامیٹر ہے جو ایک مخصوص حالت میں بیٹری کی الیکٹرو موٹیو فورس یا وولٹیج کی سطح کو ظاہر کرتا ہے۔
ریچارج ایبل بیٹریوں کے لیے، OCV چارج کی حالت (SOC) اور بیٹری کی صحت کی حالت (جیسے بیٹری کی عمر بڑھنے، اندرونی مزاحمت میں اضافہ، وغیرہ) کے ساتھ بدل جائے گی۔ چارجنگ کے عمل کے دوران، جیسے جیسے بیٹری کی سطح بڑھے گی، OCV آہستہ آہستہ بڑھے گا۔ خارج ہونے کے عمل کے دوران، جیسے جیسے بیٹری کی سطح کم ہوتی جائے گی، OCV آہستہ آہستہ کم ہوتا جائے گا۔
OCV کی پیمائش بیٹری مینجمنٹ سسٹمز (BMS) کے لیے بہت اہم ہے۔یہ نظام کو بیٹری کی موجودہ حالت کو سمجھنے، درست طاقت کا تخمینہ لگانے، چارجنگ کنٹرول، ڈسچارج کنٹرول، اور غلطی کی تشخیص میں مدد کر سکتا ہے۔مثال کے طور پر، الیکٹرک گاڑیوں میں، BMS بیٹری کے OCV کو حقیقی وقت میں مانیٹر کرتا ہے اور OCV میں تبدیلیوں کی بنیاد پر چارجنگ کی حکمت عملی کو ایڈجسٹ کرتا ہے تاکہ یہ یقینی بنایا جا سکے کہ بیٹری کو محفوظ اور مؤثر طریقے سے چارج کیا جا سکتا ہے۔
اس کے علاوہ، OCV کا استعمال بیٹریوں کی صحت کی حالت کا جائزہ لینے کے لیے بھی کیا جا سکتا ہے۔ جیسے جیسے بیٹری استعمال ہوتی ہے اور پرانی ہوتی ہے، اس کی اندرونی مزاحمت بتدریج بڑھتی جاتی ہے، جس کے نتیجے میں چارجنگ اور ڈسچارج کے دوران OCV کے تغیرات کی حد میں کمی واقع ہوتی ہے۔ OCV تبدیلیوں کے رجحان کی نگرانی کر کے، بیٹری کی بقیہ صلاحیت اور عمر بڑھنے کی ڈگری کا تعین کیا جا سکتا ہے، جو بیٹری کی بحالی اور تبدیلی کے لیے ایک بنیاد فراہم کرتا ہے۔
واضح رہے کہ OCV کی پیمائش کے لیے اس بات کو یقینی بنانے کی ضرورت ہوتی ہے کہ بیٹری کھلی سرکٹ حالت میں ہے، یعنی بیٹری کے مثبت اور منفی الیکٹروڈز کے درمیان کوئی کرنٹ نہیں گزر رہا ہے۔ لہذا، عملی ایپلی کیشنز میں، پیمائش کے نتائج کی درستگی کو یقینی بنانے کے لیے بیٹری کے چارج اور ڈسچارج بند ہونے کے بعد عام طور پر OCV کی پیمائش کرنا ضروری ہوتا ہے۔
اے سی آر اور ڈی سی آر
متبادل موجودہ مزاحمت (ACR) اور براہ راست موجودہ مزاحمت (DCR)بیٹری کی کارکردگی کی تشخیص میں دو اہم پیرامیٹرز ہیں، جو بالترتیب AC اور DC سرکٹس میں بیٹریوں کی اندرونی مزاحمتی خصوصیات کو ظاہر کرتے ہیں۔
ACR: AC سرکٹ میں بیٹری کی اندرونی مزاحمت سے مراد ہے، جو AC کرنٹ میں بیٹری کی رکاوٹ کی ڈگری کو ظاہر کرتا ہے۔ عام طور پر، پیمائش کے لیے مخصوص فریکوئنسی (جیسے 1kHz) کے ساتھ سائن ویو کرنٹ سگنل استعمال کیا جاتا ہے، اور بیٹری کی اندرونی مزاحمت کو Ohmic ریزسٹنس کے طور پر لگایا جا سکتا ہے، جو کہ بیٹری کے اندر مختلف حصوں کی مزاحمت کا مجموعہ ہے۔ ACR کی پیمائش کے نتائج مختلف عوامل سے متاثر ہوتے ہیں جیسے بیٹری کی اندرونی ساخت، الیکٹرولائٹ، الیکٹروڈ مواد وغیرہ۔
ڈی سی اندرونی مزاحمت ڈی سی آر: ڈی سی سرکٹ میں بیٹری کی اندرونی مزاحمت سے مراد ہے، جو کہ ایک مستقل کرنٹ پر بیٹری کے وولٹیج اور کرنٹ کے تناسب کے درمیان تعلق کو ظاہر کرتا ہے۔ ڈی سی آر کی پیمائش میں عام طور پر بیٹری کے ٹرمینلز پر ایک مستقل ڈی سی کرنٹ لگانا اور نتیجے میں آنے والے وولٹیج کی کمی کی پیمائش شامل ہوتی ہے۔ ڈی سی آر میں نہ صرف اوہمک مزاحمت شامل ہے بلکہ الیکٹرو کیمیکل ردعمل مزاحمت اور بازی مزاحمت بھی شامل ہے، لہذا یہ بیٹری کی اندرونی رکاوٹ کی خصوصیات کو زیادہ جامع طور پر ظاہر کر سکتا ہے۔
او وی پی
OVP (اوور وولٹیج پروٹیکشن) سے مراد بیٹری اوور وولٹیج پروٹیکشن ہے۔. جب بیٹری کا وولٹیج ایک مخصوص حفاظتی حد سے تجاوز کر جاتا ہے تو، مخصوص سرکٹ ڈیزائن اور تحفظ کا طریقہ کار بجلی کی سپلائی کو منقطع یا محدود کرنے کے لیے استعمال کیا جاتا ہے، اس طرح بیٹری اور اس کے بعد کے سرکٹس کو نقصان سے بچایا جاتا ہے۔ اس کا اصول پاور سسٹمز میں اوور وولٹیج پروٹیکشن جیسا ہے، لیکن بیٹریوں کے مخصوص ایپلیکیشن کے منظر نامے پر زیادہ توجہ مرکوز کرتا ہے۔
الیکٹرانک مصنوعات کی مقبولیت اور بیٹری ٹیکنالوجی کی مسلسل ترقی کے ساتھ، بیٹریوں کی حفاظت، توانائی کے ذخیرہ اور سپلائی کے لیے ایک اہم جز کے طور پر، تیزی سے قدر کی نگاہ سے دیکھتی ہے۔ بیٹریوں کا اوور وولٹیج نہ صرف خود بیٹری کو نقصان پہنچا سکتا ہے بلکہ آگ اور دھماکے جیسے سنگین نتائج کا باعث بھی بن سکتا ہے۔ لہذا، بیٹری OVP بیٹری کی حفاظت کو یقینی بنانے اور بیٹری کی زندگی کو بڑھانے کا ایک اہم ذریعہ بن گیا ہے۔
او سی پی
OCP (اوور کرنٹ پروٹیکشن) ایک سرکٹ پروٹیکشن میکانزم ہے جو کسی سرکٹ میں کرنٹ کو پہلے سے طے شدہ قدر سے تجاوز کرنے سے روکنے کے لیے استعمال کیا جاتا ہے۔اس طرح خطرناک حالات جیسے کہ سامان کو نقصان پہنچنے یا آگ لگنے سے بچنا۔ اوورکرنٹ پروٹیکشن مختلف شعبوں جیسے پاور سسٹم، الیکٹرانک آلات اور موٹر ڈرائیوز میں بڑے پیمانے پر استعمال ہوتا ہے۔
OCP overcurrent تحفظ کا کام کرنے والا اصول موجودہ پتہ لگانے اور موازنہ پر مبنی ہے۔ جب سرکٹ میں کرنٹ پہلے سے طے شدہ حد سے بڑھ جاتا ہے، تو اوور کرنٹ پروٹیکشن ڈیوائس بجلی کو کاٹ کر، وولٹیج کو کم کر کے، یا کرنٹ کو محدود کرنے اور سرکٹ اور آلات کی حفاظت کے لیے سرکٹ کے پیرامیٹرز کو ایڈجسٹ کر کے فوری جواب دے گا۔
OTP
OTP (درجہ حرارت سے زیادہ تحفظ)چارجنگ ڈیوائسز میں حفاظتی تحفظ کا ایک اہم طریقہ کار ہے، جس کا مقصد چارجنگ کے عمل کے دوران ضرورت سے زیادہ درجہ حرارت کی وجہ سے ہونے والے نقصان یا حفاظتی حادثات کو روکنا ہے۔
OTP اوور ٹمپریچر پروٹیکشن میکانزم چارجنگ ڈیوائس کے درجہ حرارت کی نگرانی کرتا ہے اور جب درجہ حرارت پہلے سے طے شدہ حفاظتی حد سے تجاوز کر جاتا ہے تو متعلقہ اقدامات کرتا ہے، جیسے کہ ڈیوائس کو زیادہ گرم ہونے سے روکنے کے لیے چارجنگ پاور کو کم کرنا، چارجنگ کو روکنا، یا پاور کاٹنا۔ یہ طریقہ کار عام طور پر چارجر کے کنٹرول چپ یا پاور مینجمنٹ ماڈیول میں ضم ہوتا ہے، ٹمپریچر سینسرز کے ذریعے ڈیوائس کے درجہ حرارت کو ریئل ٹائم میں مانیٹر کرتا ہے اور اس کا پہلے سے سیٹ تھریشولڈز سے موازنہ کرتا ہے۔
چارجنگ کے عمل کے دوران، ریزسٹر سے گزرنے والے کرنٹ سے پیدا ہونے والی حرارت اور بیٹری کے اندرونی کیمیائی رد عمل سے خارج ہونے والی حرارت کی وجہ سے ڈیوائس کا درجہ حرارت بتدریج بڑھتا ہے۔ اگر درجہ حرارت بہت زیادہ ہے اور بروقت کنٹرول نہیں کیا جاتا ہے، تو یہ سنگین نتائج کا باعث بن سکتا ہے جیسے کہ بیٹری کو نقصان، سرکٹ کی عمر بڑھنے، اور یہاں تک کہ آگ بھی۔ لہٰذا، چارجنگ کی حفاظت کو یقینی بنانے اور آلات کی سروس کی زندگی کو بڑھانے کے لیے درجہ حرارت کے تحفظ سے زیادہ چارج کرنا OTP بہت اہمیت کا حامل ہے۔
